装置の起動・停止

断熱真空層の排気

1. 真空ポンプ（回折装置裏：小型のポンプ）のリークバルブ（図3.1.1）を締める。

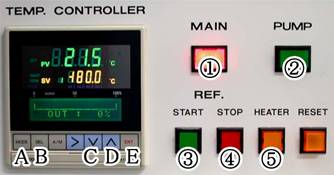

2. 冷ガス発生装置“PUMP”ボタン（図3.1.2�A）を押す。
   ⇒ ボタン点灯、真空ポンプ起動。

3. クライオスタットのバルブ（図3.1.3）を“OPEN”。


冷ガス発生装置の起動

1. 冷ガス発生装置“MAIN”ボタン（図3.1.2�@）を押す。
   ⇒ 黄色点滅→黄色点灯（“REF STOR”（図3.1.2�C）点灯）
   ⇒ 窒素ガスが流れ始め、流量計（図3.1.4）のボールが浮く。

2. 流量計のつまみを回し、ガス流量を調節する。
   ＊基本的に調節は不要（前回の流量が反映されている）。
   　調節が必要な場合はボール中心を以下の値に合わせる。
   　　COLD FLOW：4.2（4.0〜4.5） l/min
   　　SHEET FLOW：5.0（4.5〜5.0） l/min
   　　（注） SHEET FLOWの流量を若干多めにする。


　＊1ヶ月以上使用していない時は、このまま10時間以上放置する。

温度設定

1. 冷ガス発生装置コントローラの“MODE”（図3.1.2A）を押す。

2. “∧”キー（図3.1.2D）を押す。
   ⇒ ｢MODE 1 RUN STATE｣表示。

3. “SEL”キー（図3.1.2B）を2回押す。
   ⇒ ｢NUMB SELECT 1｣表示。

4. “∧”、“∨”キー（図3.1.2C）で希望の実行番号（温度）を選択。
   ＊各実行番号には、以下の温度がメモリされている。
   　1: -180℃、2: -150℃、3: -100℃、4: -50℃、5: 0℃、6: +50℃
   　通常は、1（＝-180℃）で良い。

5. “ENT”キー（図3.1.2E）を押す。


　＊任意の温度に設定も可能。詳しくは取り扱い説明書を参照。

コンプレッサ起動

1. 冷ガス発生装置“REF. START”ボタン（図3.1.2�B）を押す。
   ⇒ 温度低下が始まる。
   　＊設定温度以下になるまで放置（-180℃設定で約2時間）。
   　＊2時間後、設定温度に達しない場合、COLD FLOWを4.0 l/minに下げ、
   　　さらに30分程放置。

2. 冷ガス発生装置“HEATER”ボタン（図3.1.2�D）を押す。
   ⇒ 温度上昇後、設定温度±0.1℃で安定。
