X線の発生・停止
X線の発生
操作前確認
“VACUUM”“OPERATE”ランプ点灯（図1.2.1A）。
防X線カバー（図1.2.2）が閉まっていること。
表示画面にエラー表示が無いこと（“ALARM”ランプ（図1.2.1D）消灯）。

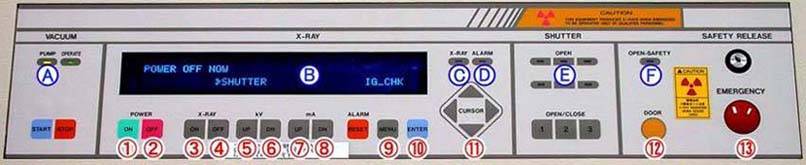

（図1.2.1） 操作パネル
|
操作
-
“POWER”を“ON”（図1.2.1①）。
⇒ 冷却装置が作動し、冷却水の循環が始まる。
操作パネル画面（図1.2.1B）に「POWER ON NOW」、続いて「READY NOW」と表示される。
＊準備が不十分（カバーが閉まっていない、など）だと「POWER ON NOW」表示のまま。
-
“X-RAY”を“ON”（図1.2.1③）。
⇒「X-RAY ON NOW 20kV 10mA」と表示される。
パトランプ（図1.2.3）、“X-RAY”ランプ（図1.2.1C）が点灯。
-
“kV”の“UP”（図1.2.1⑤）を押し、1～5分毎に10kVずつ50kVまで上げる。
＊装置への負荷を軽減するため、電圧、電流の上下は数回に分けて行う。
（注） 必ず電圧が目標値に達してから電流を上げる。
-
“mA”の“UP”（図1.2.1⑦）を押し、1～5分毎に10mAずつ100mAまで上げる。
-
“MENU”（図1.2.1⑨）を押し、メニュー画面に戻る。
⇒このまま20分以上保持。
＊この状態ではX線シャッターは閉じており、防X線カバー開閉による被爆の危険性は小さくなります。
シャッターの手動開閉も可能ですが、ここでは説明しません（取扱説明書p.17、21-22 を参照下さい）。
|
（図1.2.2） 防X線カバー
装置を覆うアクリル板。
（図1.2.3） パトランプ
|
X線発生時の防X線カバーの開閉
（注意）
「X線回析装置を安全にご利用いただくために（Manual No. MJ11507A04）」及び、装置取扱説明書（p.18）をご確認下さい。
（注意）
データ測定中を含め、X線シャッターを開けた状態でX線通路に身体各部位を置かない。
以下の操作を行うことでX線を発生させたまま、防X線カバーを開けることができ、結晶のマウント等の作業が可能。
操作を行わずにカバーを開けるとX線の発生が停止する。
|
操作前確認
“SHUTTER”“OPEN”ランプ（図1.2.1E）、発生装置上赤ランプが消灯（図1.2.4）。
操作
-
“DOOR”ボタン（図1.2.1⑫）を押す。
⇒ブザー断続音、“OPEN-SAFETY“ランプ（図1.2.1F）点滅。
（注） 必ず以上を確認した上でカバーを開。
-
防X線カバーを開～閉。
＊カバーを閉めると警告音が止まり、“OPEN-SAFETY“ランプが消灯。
X線シャッターを開けた状態での防X線カバーの開閉
操作方法は取扱説明書（p.18）を参照下さい。
通常は行うことはありません。
|
（図1.2.4） 発生装置上ランプ
|
X線の停止
操作
-
操作パネル上で「kV / mA SET」を選択（“CURSOR”（図1.2.1⑪）を押し「≫」を移動）し、“ENTER”（図1.2.1⑩）。
-
“mA”の“DN”（図1.2.1⑧）を押し、1～5分毎に10mAずつ10mAまで下げる。
（注） 必ず電流から下げる。
-
“kV”の“DN”（図1.2.1⑥）を押し、1～5分毎に10kVずつ20kVまで下げる。
⇒ このまま5分以上保持。
-
“X-RAY”を“OFF（図1.2.1④）”。
⇒ 操作パネル表示画面に「READY NOW」または「POWER ON NOW」と表示され、パトランプ消灯。
このまま20分以上保持。
-
“POWER”を“OFF（図1.2.1②）”。
⇒表示画面に「POWER OFF NOW」と表示される。
＊“VACUUM”はそのまま真空（10-4Pa以下）を維持。
緊急停止
“EMERGENCY“ボタン（図1.2.1⑬）を押す。
⇒装置全ての電源が切れる。復帰は取扱説明書（p.30）を確認。
