構造精密化の過程では、電子密度を1.0〜2.0シグマ程度で表示すると見やすいことが多いが、状況に応じてシグマレベルの設定を変える良い。

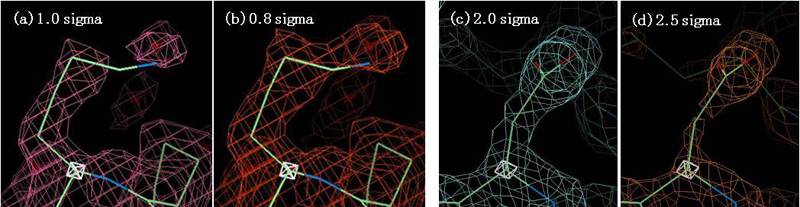

例えば、図1.4.6(a)の様に、1.0シグマ表示では、確認することができなかった側鎖全体の電子密度を、0.8シグマ表示(b)では確認することができる。
逆に、2.0シグマ表示(c)では、曖昧だった側鎖の電子密度とモデルとのズレを、2.5シグマ表示(d)で確認することができる。
簡単に言えば、精密化しやすいレベルで電子密度を表示すれば良い。

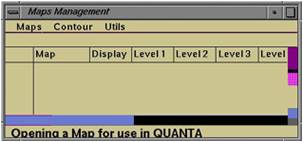

QUANTAでは、CNXによるmap形式の電子密度ファイルをmbk形式に変換する必要がある。
手順は以下の通り。
以上で、mapファイルが、QUANTAで使用可能なmbkファイルに変換される。

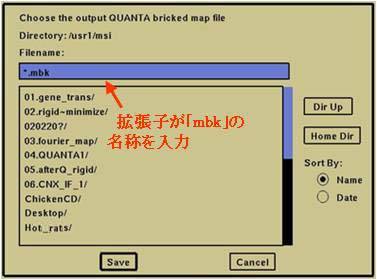

*作成されたmsfファイルは作業フォルダに保存されている。
引き続き、次のシグマレベルの設定を行う。
|
|
|
|

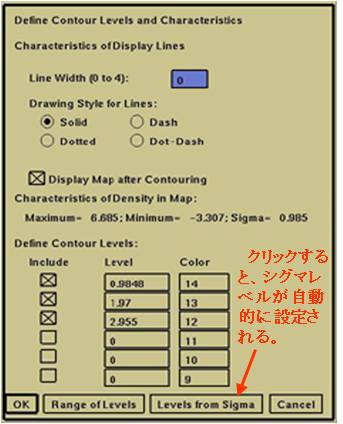

電子密度ファイルを読み込むと、“Define Contour Levels and Characteristics”が表示される(図1.4.5)。
このパレットでシグマレベルを設定する。
レベル自動設定
なお、電子密度は以上の操作では“QUANTA”画面に表示されていない。

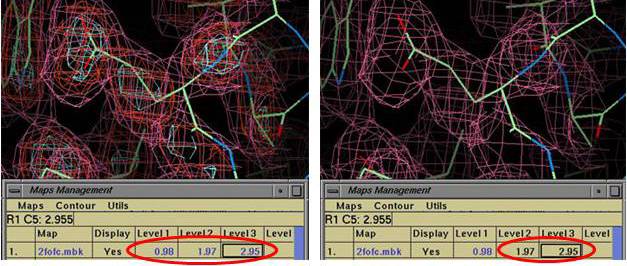

任意のレベル設定
|
|
例えば、図1.4.6(a)の様に、1.0シグマ表示では、確認することができなかった側鎖全体の電子密度を、0.8シグマ表示(b)では確認することができる。
逆に、2.0シグマ表示(c)では、曖昧だった側鎖の電子密度とモデルとのズレを、2.5シグマ表示(d)で確認することができる。
簡単に言えば、精密化しやすいレベルで電子密度を表示すれば良い。
|
|
